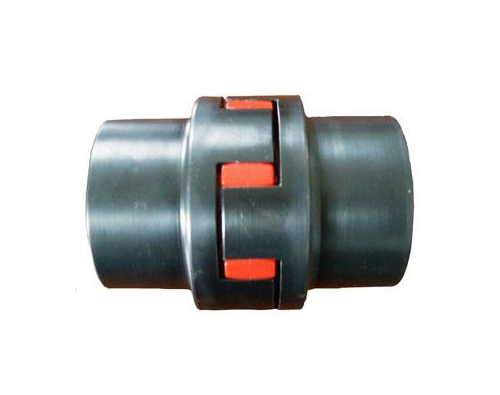

星型彈性聯軸器星型彈性聯軸器可適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、能，適應場合普遍，傳動轉矩為20-25000N.m，工作溫度為-35-80℃，并可與德國ROTEX聯軸器互換。
|
星型彈性聯軸器詳細說明：
LXJ型接中間軸星型彈性聯軸器的性能特點和適用范圍：
是以聚氨酯材料作為彈性元件的，聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。
星型彈性聯軸器可適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、能，適應場合普遍，傳動轉矩為20-25000N.m，工作溫度為-35-80℃，并可與德國ROTEX聯軸器互換。
聚氨脂塑料為彈性元件，具有緩沖、減震、、拆裝方便等優點，工作溫度-35~+80度?？膳c西德ROTEX聯軸器互換。
具有無需潤滑、結構緊湊、重量輕等優點，并能 和吸收驅動設備不均勻傳動所產生的沖擊，從而 機械設備的運行性能，提高機械運轉穩定性。應用：通用機械、水工機械、工程機械、冶金機械、礦山機械、化工。
LXJ型接中間軸星形彈性聯軸器基本參數和主要尺寸（JB/T 10466-2004） （單位：mm）
| 型號 | 公稱轉矩/N.m | 軸孔直徑d1、d2 | 軸孔長度L | D | D1 | D2 | Amin | B1 | S | 質量m/kg | ||
| Y型 | J1型 | Amin時 | 每增加1m | |||||||||
| LXJ3 | 200 | 10、11 | 25 | 22 | 65 | 48 | 100 | 145 | 15 | 2.5 | 4.27 | 0.48 |
| 12、14 | 32 | 27 | ||||||||||
| 16、18、19 | 42 | 30 | ||||||||||
| 20、22、24 | 52 | 38 | ||||||||||
| 25、28 | 62 | 44 | ||||||||||
| LXJ4 | 400 | 12、14 | 32 | 27 | 80 | 66 | 115 | 170 | 18 | 3 | 7.03 | 0.85 |
| 16、18、19 | 42 | 30 | ||||||||||
| 20、22、24 | 52 | 38 | ||||||||||
| 25、28 | 62 | 44 | ||||||||||
| 30、32、35、38 | 82 | 60 | ||||||||||
| LXJ5 | 560 | 14 | 32 | 27 | 95 | 75 | 140 | 190 | 20 | 3 | 13.1 | 1 |
| 16、18、19 | 42 | 30 | ||||||||||
| 20、22、24 | 52 | 38 | ||||||||||
| 25、28 | 62 | 44 | ||||||||||
| 30、32、35、38 | 82 | 60 | ||||||||||
| 40、42 | 112 | 84 | ||||||||||
| LXJ6 | 630 | 16、18、19 | 42 | 30 | 105 | 85 | 150 | 205 | 21 | 3.5 | 18.2 | 1.2 |
| 20、22、24 | 52 | 38 | ||||||||||
| 25、28 | 62 | 44 | ||||||||||
| 30、32、35、38 | 82 | 60 | ||||||||||
| 40、42、45、48 | 112 | 84 | ||||||||||
| LXJ7 | 800 | 20、22、24 | 52 | 38 | 120 | 98 | 175 | 235 | 22 | 4 | 27.9 | 1.8 |
| 25、28 | 62 | 44 | ||||||||||
| 30、32、35、38 | 82 | 60 | ||||||||||
| 40、42、45、48、50、55 | 112 | 84 | ||||||||||
| LXJ8 | 900 | 22、24 | 52 | 38 | 135 | 115 | 190 | 270 | 26 | 4.5 | 41.1 | 2.2 |
| 25、28 | 62 | 44 | ||||||||||
| 30、32、35、38 | 82 | 60 | ||||||||||
| 40、42、45、48、50、55、56 | 112 | 84 | ||||||||||
| 60、63、65 | 142 | 107 | ||||||||||
| LXJ9 | 2000 | 30、32、35、38 | 82 | 60 | 160 | 135 | 215 | 300 | 30 | 5 | 67.5 | 3.2 |
| 40、42、45、48、50、55、56 | 112 | 84 | ||||||||||
| 60、63、65、70、71、75 | 142 | 107 | ||||||||||
| LXJ10 | 5000 | 40、42、45、48、50、55、56 | 112 | 84 | 200 | 160 | 260 | 350 | 34 | 5.5 | 94.5 | 4.8 |
| 60、63、65、70、71、75 | 142 | 107 | ||||||||||
| 80、85、90 | 172 | 132 | ||||||||||
| LXJ11 | 7100 | 50、55、56 | 112 | 84 | 225 | 180 | 285 | 390 | 38 | 6 | 119 | 6.1 |
| 60、63、65、70、71、75 | 142 | 107 | ||||||||||
| 80、85、90、95 | 172 | 132 | ||||||||||
| 100 | 212 | 167 | ||||||||||
| LXJ12 | 8000 | 60、63、65、70、71、75 | 142 | 107 | 255 | 200 | 330 | 425 | 42 | 6.5 | 155 | 7.4 |
| 80、85、90、95 | 172 | 132 | ||||||||||
| 100、110 | 212 | 167 | ||||||||||
| LXJ13 | 10000 | 60、63、65、70、71、75 | 142 | 107 | 290 | 230 | 370 | 480 | 46 | 7 | 211 | 8.5 |
| 80、85、90、95 | 172 | 132 | ||||||||||
| 100、110、120、125 | 212 | 167 | ||||||||||
| LXJ14 | 14000 | 60、63、65、70、71、75 | 142 | 107 | 320 | 255 | 410 | 530 | 50 | 7.5 | 302 | 10.2 |
| 80、85、90、95 | 172 | 132 | ||||||||||
| 100、110、120、125 | 212 | 167 | ||||||||||
| 130、140 | 252 | 202 | ||||||||||
| LXJ15 | 20000 | 80、85、90、95 | 172 | 132 | 370 | 290 | 460 | 600 | 57 | 9 | 453 | 13.5 |
| 100、110、120、125 | 212 | 167 | ||||||||||
| 130、140、150 | 252 | 202 | ||||||||||
| 160 | 302 | 242 | ||||||||||
| LXJ16 | 25000 | 85、90、95 | 172 | 132 | 420 | 325 | 520 | 670 | 64 | 10.5 | 605 | 17.5 |
| 100、110、120、125 | 212 | 167 | ||||||||||
| 130、140、150 | 252 | 202 | ||||||||||
| 160、170、180 | 302 | 242 | ||||||||||
